結構特點:
雙軸承支撐,可承受加大的徑向力比BM2馬達。
采用鑲針齒定轉子副設計,啟動壓力低,效率較高,保持性好。
可靠的軸密封設計,承受背壓高,可以串并聯使用。
正反轉換向方便、轉速平穩。
聯動軸特殊設計,馬達使用壽命長。
馬達結構緊湊,安裝方便。
主要技術參數
排量 | 100 | 160 | 200 | 250 | 315 | 400 | |
流量 (LPM) | 連續 | 58 | 58 | 58 | 58 | 58 | 58 |
間斷 | 68 | 68 | 68 | 68 | 68 | 68 | |
轉速 (RPM) | 連續 | 551 | 344 | 276 | 220 | 175 | 140 |
間斷 | 646 | 404 | 323 | 258 | 205 | 162 | |
壓力 (MPA) | 連續 | 14 | 14 | 12.5 | 11 | 9 | 9 |
間斷 | 17 | 17 | 15 | 13 | 11 | 10 | |
扭矩 (N*M) | 連續 | 178 | 285 | 318 | 350 | 360 | 418 |
間斷 | 216 | 346 | 382 | 413 | 425 | 464 | |
輸出功率 (KW) | 連續 | 8.8 | 9 | 9 | 8 | 8 | 6 |
間斷 | 11 | 11 | 11 | 10 | 9 | 9 |
說明:
1.最大連續值:馬達可以連續工作的最大值.
2.間斷值:允許馬達一分鐘內持續6秒的最大值.
3.避免在同時最大速和最高壓力的工況下使用.
4.馬達的最佳工況范圍:1/3~2/3連續工作工況.

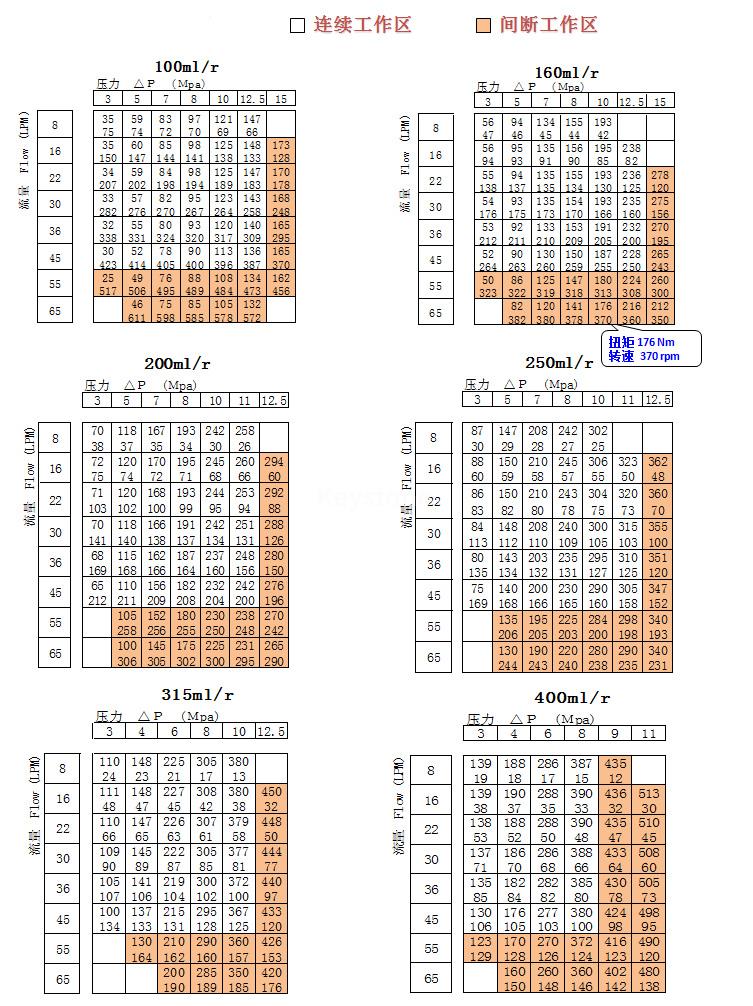

KM3 馬達工作參數表
表中數據在使用68#抗磨液壓油,50℃ 油溫條件下測試的,不同馬達結果略有差別.

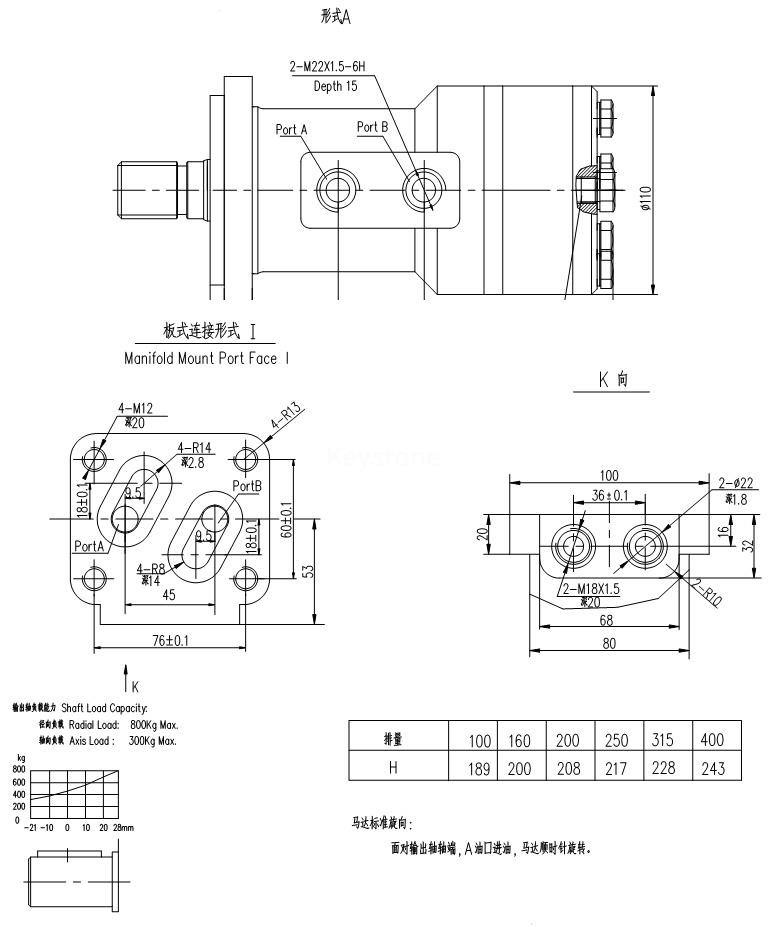

KM3 系列馬達外形圖

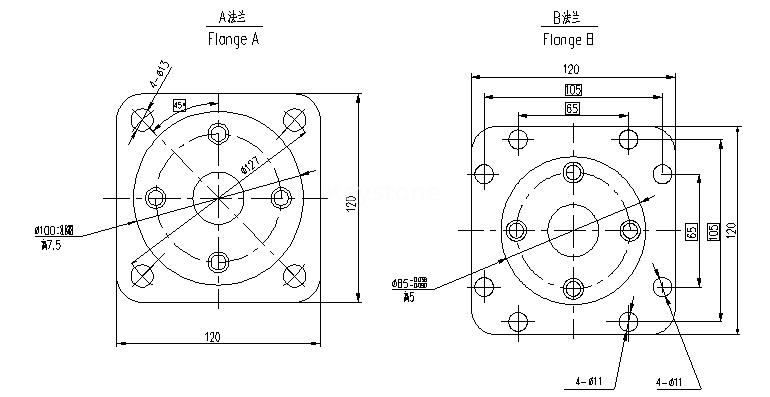

KM3 連接尺寸 ----安裝法蘭

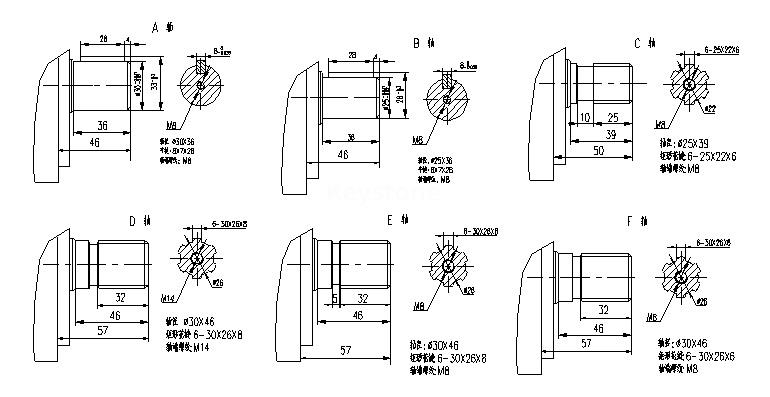

KM3 連接尺寸 ----輸出軸
